AC-moottori vs DC-moottori: tärkeimmät erot, miten ne toimivat ja kuinka valita

AC moottori ja DC moottori : Ydinero

Perusteellista ero AC- ja DC-sähkömoottorien välillä on sähkövirran tyyppi, joka on suunniteltu muuntumaan mekaaniseksi pyörimiseksi. AC moottorit toimii vaihtovirralla – syöttö, joka vaihtaa napaisuuden kiinteällä taajuudella (50 Hz tai 60 Hz verkkostandardin mukaan). DC-moottorit toimii tasavirralla, jossa jännite ja virta kulkevat jatkuvasti yhteen suuntaan. Tämä yksittäinen ero virransyötössä ohjaa jokaista loppupään eroa moottorin rakenteessa, nopeudensäätömenetelmässä, huoltovaatimuksissa ja sovellusten soveltuvuudessa.

Molemmat moottorityypit noudattavat samaa perusperiaatetta - Lorentzin voimalakia, jonka mukaan magneettikenttään sijoitettu virtaa kuljettava johdin kokee voiman, joka on kohtisuorassa sekä virran suuntaan että kentän suuntaan. Roottoria pyörittävä vääntömomentti on suora seuraus tästä voimasta, joka vaikuttaa kiinteiden ja pyörivien komponenttien väliseen aukkoon. Mikä eroaa AC ja DC sähkömoottorit on kuinka magneettikenttä luodaan, kuinka se ylläpidetään ja kuinka se on vuorovaikutuksessa roottorin käämien kanssa ajan myötä.

Kuinka AC-moottorit toimivat

Sähköiset AC-moottorit generoivat pyörivän magneettikentän staattoriin — kiinteään ulkokokoonpanoon — syöttämällä vaihtovirtaa hajautetuille käämeille, jotka on järjestetty staattorin reiän ympärille. Kolmivaiheisessa oikosulkumoottorissa kolme vaihetta ovat siirtyneet 120° toisistaan ​​​​sekä avaruudessa että ajassa, mikä tuottaa kentän, joka pyörii jatkuvasti synkronisella nopeudella. Tämä pyörivä kenttä indusoi virran roottorin johtimiin sähkömagneettisen induktion avulla; indusoitunut virta puolestaan ​​luo oman magneettikentän ja näiden kahden kentän välinen vuorovaikutus tuottaa vääntömomentin.

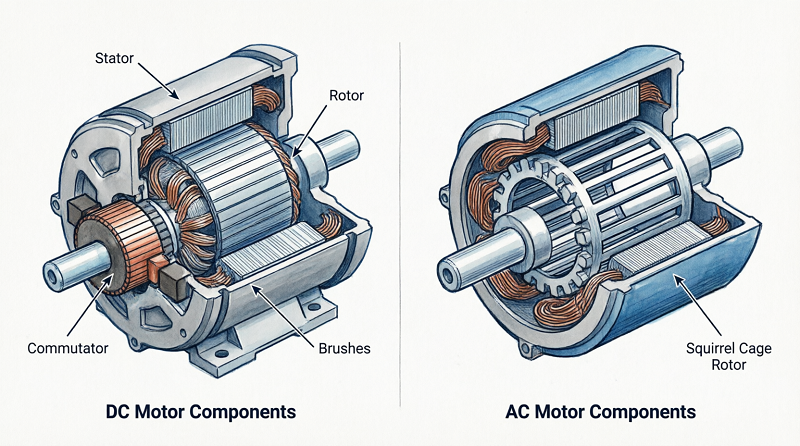

Oravahäkkiinduktiomoottorin roottori – laajimmin käytetty muunnos sähköiset AC-moottorit maailmanlaajuisesti – ei sisällä käämiä, ei harjoja eikä ulkoisia sähköliitäntöjä. Roottorin tangot on oikosuljettu molemmissa päissä johtavilla päätyrenkailla ja virta kulkee niiden läpi puhtaasti induktiolla. Tämä rakenne tekee oikosuljetuista AC-moottoreista poikkeuksellisen kestäviä: niissä ei ole muita kuluvia kosketusosia kuin laakerit, ja moottori voi toimia jatkuvasti vuosia pölyisissä, märissä tai tärisevässä ympäristössä vähäisellä huollolla.

Synkroniset AC-moottorit toimivat asiaan liittyvällä mutta erillisellä periaatteella: roottori on magnetoitu – joko kestomagneeteilla tai erikseen viritetyllä kenttäkäämityksellä – ja se lukittuu pyörivän staattorikentän tahdissa ja käy täsmälleen synkronisella nopeudella kuormituksesta riippumatta (ulosvetomomenttirajan sisällä). Synkronimoottoreita käytetään, kun vaaditaan tarkkaa nopeuden tasaisuutta, mukaan lukien tekstiilikoneissa, paperitehtaissa ja tarkkuuspumppujärjestelmissä.

Miten tasavirtamoottorit toimivat

Perinteisessä harjatussa DC moottori staattori tuottaa paikallaan pysyvän magneettikentän - joko kestomagneeteista tai tasavirralla viritetyistä kenttäkäämeistä. Roottori, jota kutsutaan ankkuriksi, kuljettaa kierrettyjä johtimia, jotka on kytketty segmentoituun kommutaattoriin. Hiiliharjat ylläpitävät liukuvaa sähköistä kosketusta kommutaattorin kanssa ja vaihtavat virran suuntaa peräkkäisten ankkurikäämien kautta roottorin pyöriessä. Tämä mekaaninen kommutointi varmistaa, että ankkurivirta kulkee aina suuntaan, joka ylläpitää vääntömomenttia samassa pyörimissuunnassa roottorin asennosta riippumatta.

Kommutaattori-harja-liitäntä on määrittävä rakenteellinen ero harjattujen tasavirtamoottoreiden ja AC moottorit . Se mahdollistaa suoraviivaisen nopeudensäädön – syöttöjännitteen tai ankkurivirran pienentäminen laskee suoraan nopeutta – mutta tuo mukanaan huoltovelvoitteita. Harjat kuluvat asteittain muodostaen hiilipölyä ja vaativat säännöllistä tarkastusta ja vaihtoa. Suurilla nopeuksilla tai pölyisissä ympäristöissä harjan kuluminen kiihtyy merkittävästi. Sovelluksissa, joissa ylläpitoon pääsy on vaikeaa tai saastuminen on huolestuttavaa, tämä on ratkaiseva haitta.

Harjattomat DC-moottorit (BLDC) eliminoivat kommutaattorin kokonaan ja korvaavat mekaanisen kytkennän elektronisella kommutaatiolla erillisen ohjaimen kautta, joka valvoo roottorin asentoa Hall-ilmiön antureiden tai back-EMF-tunnistuksen kautta ja kytkee virran staattorikäämien läpi järjestyksessä. BLDC-moottorit yhdistävät perinteisten DC-mallien nopeudensäädön joustavuuden AC-oikosulkumoottoreiden mekaaniseen yksinkertaisuuteen, ja niistä on tullut hallitseva valinta sovelluksissa, jotka vaihtelevat tietokoneiden jäähdytyspuhaltimista ja sähköajoneuvojen vetokäytöistä teollisiin servojärjestelmiin ja drone-käyttöön.

AC vs DC-sähkömoottori: Vertailu vierekkäin

Alla olevassa taulukossa on yhteenveto pääasiallisesta AC- ja DC-moottoreiden väliset erot eritelmien parametrit, jotka ovat tärkeimpiä teollisia ja kaupallisia hankintapäätöksiä varten.

Nopeudensäätö: Käytännön ero AC- ja DC-sähkömoottorien välillä

Nopeussäätö on paikka ero AC- ja DC-sähkömoottorien välillä tulee toiminnallisesti merkittävin. Harjatussa tasavirtamoottorissa nopeus on suoraan verrannollinen ankkurijännitteeseen ja kääntäen verrannollinen kenttävirtaan – jommankumman muuttujan säätäminen yksinkertaisella reostaatilla tai PWM-säätimellä tuottaa tasaisen, laajan nopeuden vaihtelun. Tämä teki tasavirtamoottoreista oletusvaihtoehdon vaihtuvanopeuksisille teollisuuskäytöille suuren osan 1900-luvulta, erityisesti sellaisissa sovelluksissa, kuten valssaamoissa, paperikoneissa ja nosturinostimissa, joissa nopeutta piti säätää jatkuvasti kuormitettuna.

Luotettavien, kustannustehokkaiden taajuusmuuttajien (VFD) tulo muutti perusteellisesti alan kilpailuasemaa. AC moottorit and DC motors muuttuvanopeuksisissa sovelluksissa. VFD muuntaa kiinteätaajuisen verkkovirran vaihtuvataajuiseksi, muuttuvajännitelähdöksi, jolloin AC-oikosulkumoottori voi käydä millä tahansa nopeudella laajalla alueella – tyypillisesti 10–120 % nimellisnopeudesta – täydellä vääntömomentin säädöllä. Nykyaikaiset VFD-laitteet toteuttavat vektoriohjauksen tai suoran vääntömomentin ohjauksen (DTC) algoritmeja, jotka tarjoavat dynaamisen vasteen, joka on verrattavissa DC-käyttöön, mikä eliminoi DC-järjestelmien ensisijaisen suorituskykyedun.

Käytännön vaikutukset Uusissa kiinteänopeuksisissa tai vaihtuvanopeuksissa teollisuusasennuksissa, jotka käyttävät kolmivaiheista vaihtovirtalähdettä, IE3- tai IE4-luokiteltu AC-oikosulkumoottori VFD:llä on lähes aina taloudellisesti ja teknisesti ylivoimainen valinta. Tasavirtamoottorin jäljellä olevat tukikohdat ovat akkukäyttöiset mobiililaitteet (joissa syöttö on luonnostaan ​​tasavirtaa), sovellukset, jotka vaativat erittäin suurta käynnistysmomenttia alhaisilla syöttöjännitteillä, ja vanhat laitteet, joissa nykyinen tasavirtainfrastruktuuri tekee jälkiasennuksesta kallista.

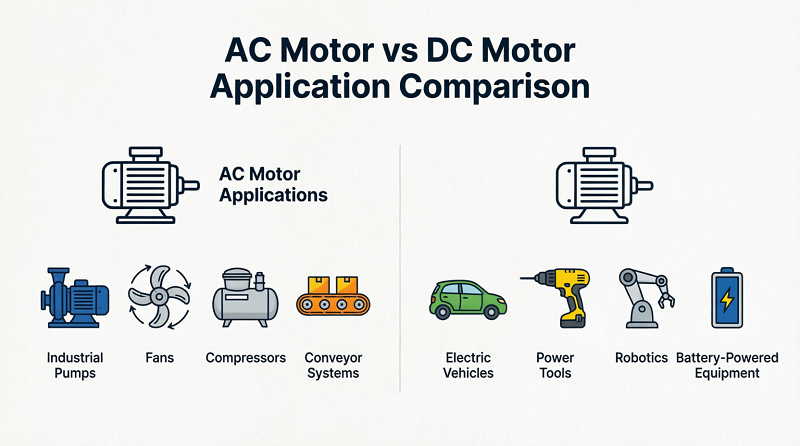

Valinta AC- ja DC-moottorien välillä: Sovelluslähtöinen päätöksentekokehys

Mikään yksittäinen moottorityyppi ei ole universaalisti parempi. Oikea valinta välillä AC DC sähkömoottorit riippuu sovelluksen erityisvaatimuksista, käytettävissä olevasta virtalähteestä, huoltoympäristöstä ja omistamisen kokonaiskustannuksista suunnittelun käyttöiän aikana.

Valitse AC-oikosulkumoottori, kun:

• Asennus saa tavanomaisen yksi- tai kolmivaiheisen vaihtovirtalähteen.
• Käyttöjakso on jatkuva tai lähes jatkuva ja ympäristö on ankara, märkä, pölyinen tai räjähdysaltis – harjaton rakenne eliminoi syttymisriskin harjan kipinöistä.
• Teho ylittää 50 kW, jossa AC-oikosulkumoottorit tarjoavat merkittäviä kustannus- ja tehokkuusetuja vastaaviin tasavirtamalleihin verrattuna.
• Saatavilla on minimaaliset huoltomahdollisuudet – LVI-puhaltimet, pumput, kompressorit ja kuljetinkäytöt etäisissä tai vaikeapääsyisissä paikoissa.

Valitse harjattu tasavirtamoottori, kun:

• Sovellus on akkukäyttöinen ja matalajännite - sähkötyökalut, pienet kodinkoneet, autojen apulaitteet ja harrastusrobotiikka.
• Vaaditaan erittäin korkea käynnistysmomentti suhteessa moottorin kokoon ja käyttöjakso on ajoittaista.
• Ohjauselektroniikan budjetti on rajallinen – yksinkertainen PWM-ohjain on huomattavasti halvempi kuin VFD- tai BLDC-ohjain.

Valitse harjaton tasavirtamoottori, kun:

• Sovellus vaatii korkeaa tehokkuutta, suurta tehotiheyttä ja pitkää käyttöikää kompaktissa muodossa – sähköajoneuvoissa, droneissa, lääketieteellisissä laitteissa ja tarkkuusservojärjestelmissä.
• Nopeutta ja asentoa on säädettävä erittäin tarkasti laajalla dynaamisella alueella.
• Huolto on epäkäytännöllistä, mutta luotettavuus on kriittinen — harjojen ja kommutaattorin puuttuminen eliminoi DC-moottoreiden yleisimmän vikatilan.

Käytännössä raja AC moottorit and DC motors on hämärtynyt merkittävästi tehoelektroniikan kypsyessä. Kehittyneen kolmivaiheisen invertterin käyttämää BLDC-moottoria ei voi sähköisesti erottaa kestomagneettisynkronisesta AC-moottorista – sama laitteisto voidaan luokitella jompaankumpaan, riippuen käytetystä ohjausalgoritmista. Viime kädessä ratkaisevaa on, tuottaako täydellinen moottorikäyttöjärjestelmä tavoitesovellukselle vaaditut vääntömomentti-nopeusominaisuudet, tehokkuus, luotettavuus ja kokonaiskustannukset.
