DC-moottorit selitetty: toimintaperiaate, tyypit ja harjatut vs. harjattomat

Mikä on a DC moottori ja miten se toimii

DC-moottori on sähkömekaaninen laite, joka muuntaa tasavirran sähköenergian pyöriväksi mekaaniseksi liikkeeksi magneettikenttien vuorovaikutuksen kautta. Virta kulkee magneettikentän sisällä olevan kelan (ankkurin tai käämin) läpi, ja tuloksena oleva Lorentz-voima virtaa kuljettavaan johtimeen tuottaa vääntömomentin, mikä saa akselin pyörimään.

Toimintaperiaate perustuu yksinkertaiseen takaisinkytkentäsilmukkaan sähkö- ja magneettienergian välillä: kun virta kulkee käämin läpi, se muodostaa oman magneettikentän, joka on vuorovaikutuksessa moottorin kiinteiden magneettien (tai kenttäkäämien) kanssa. Tämä vuorovaikutus synnyttää Flemingin vasemman käden säännön kuvaaman voiman, joka on kohtisuorassa sekä virtaan että magneettikenttään, joka työntää roottorin jatkuvaan pyörimiseen niin kauan kuin virta kulkee ja napaisuus vaihtuu oikealla hetkellä.

• Staattori: kiinteä osa, joko kestomagneetit tai sähkömagneettisen kentän käämit
• Roottori (ankkuri): pyörivä käämi, joka kuljettaa virtaa ja tuottaa vääntömomenttia
• Kommutointijärjestelmä: mekaaniset harjat/kommutaattori tai elektroninen kytkin moottorityypistä riippuen, joka kääntää virran suunnan pyörimisen ylläpitämiseksi

Harjatut vs harjattomat tasavirtamoottorit

Ydinero on siinä, miten virta kytkeytyy moottorin sisällä: harjatuissa moottoreissa käytetään fyysisiä hiiliharjoja ja mekaanista kommutaattoria, kun taas harjattomissa moottoreissa käytetään elektronisia ohjaimia ja asentoantureita. Harjatussa DC-moottorissa virta syötetään pyörivään ankkuriin jousikuormitteisten harjojen kautta, jotka painavat segmentoitua kommutaattoria, joka muuttaa mekaanisesti virran suunnan akselin kääntyessä.

Harjaton tasavirtamoottori kääntää tämän järjestelyn: kestomagneetit istuvat roottorissa ja käämit on kiinnitetty staattoriin. Elektroninen nopeudensäädin kytkee virran staattorikäämien läpi peräkkäin käyttämällä Hall-ilmiön antureiden palautetta tai back-EMF-tunnistinta, jotta jokainen kytkin ajoittuu tarkasti. Koska fyysinen kosketus ei kulu ajan myötä, harjattomat moottorit kestävät huomattavasti pidempään ja toimivat tehokkaammin tietyllä teholla.

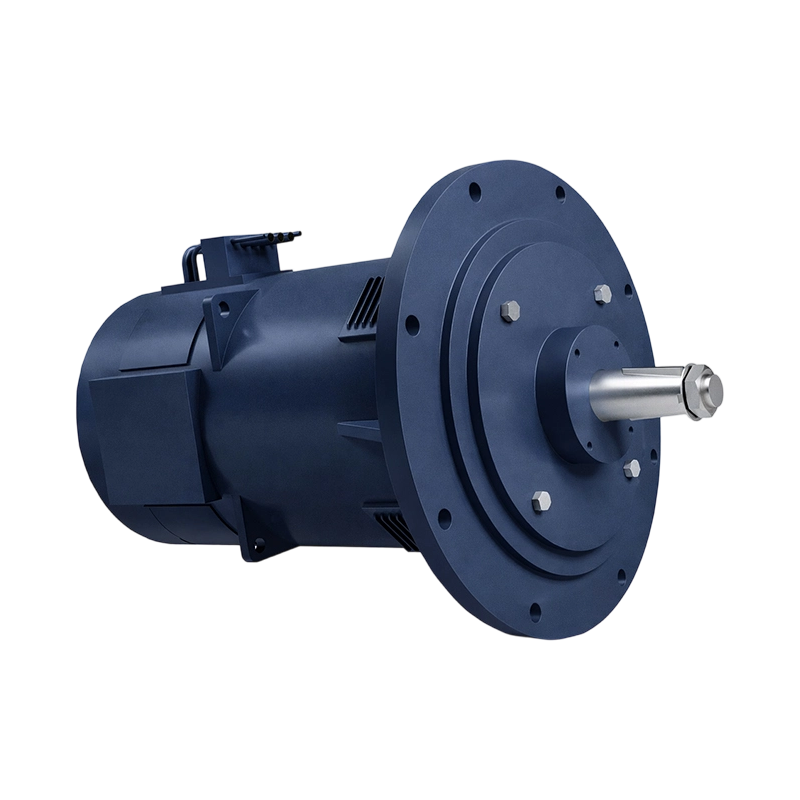

Tasavirtamoottorien päätyypit

Harjatun/harjattoman jaon lisäksi tasavirtamoottorit luokitellaan myös sen mukaan, miten kenttäkäämi on kytketty ankkuriin, mikä muokkaa niiden vääntömomentin ja nopeuden käyttäytymistä kuormituksen alaisena.

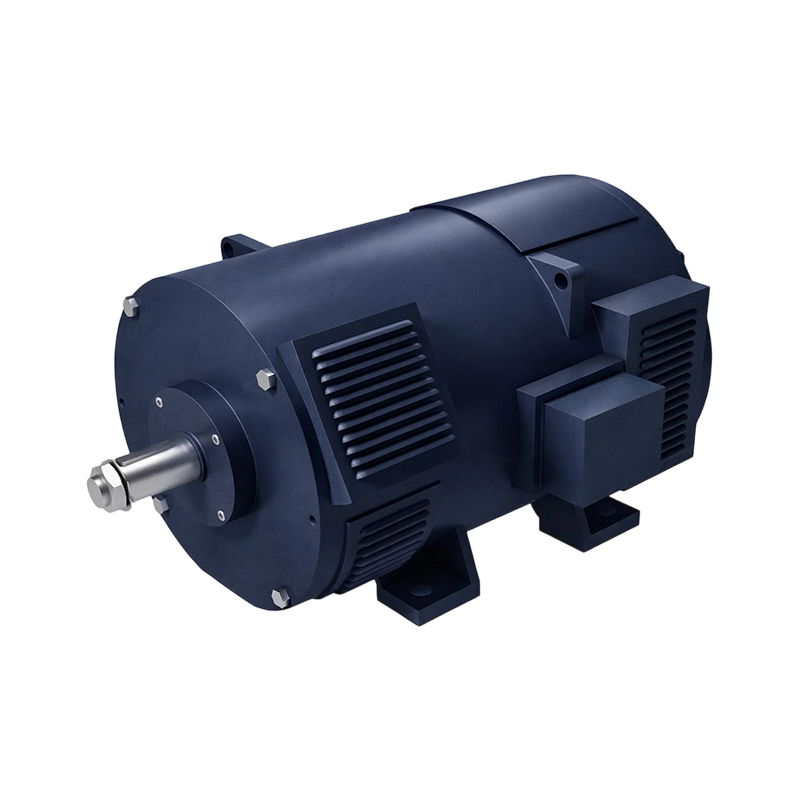

• Sarjahaava: sarjaan kytketyt kenttä- ja ankkurikäämit; tuottaa erittäin korkean käynnistysmomentin, jota käytetään sovelluksissa, kuten käynnistysmoottoreissa ja nostureissa
• Shunttihaava: kenttäkäämi, joka on kytketty rinnan ankkurin kanssa; tarjoaa vakaan nopeuden vaihtelevilla kuormilla, sopii puhaltimiin ja kuljetinkäyttöihin
• Yhdistelmähaava: yhdistää sarja- ja shunttikäämitykset tasapainottaakseen korkean käynnistysmomentin ja kohtuullisen nopeuden säädön
• Kestomagneetti DC (PMDC): käyttää kiinteitä magneetteja kenttäkäämien sijaan, mikä tarjoaa kompaktin ja tehokkaan rakenteen, joka on yleinen pienissä kodinkoneissa ja autotarvikkeissa
• Harjaton DC (BLDC): elektronisesti kommutoitu, käytetään droneissa, sähköautoissa, LVI-järjestelmissä ja tarkkuusteollisuuden laitteissa

DC-moottorien edut

DC-moottorit ovat suositeltu valinta monissa sovelluksissa, koska ne tarjoavat tarkan, helposti säädettävän nopeuden ja vääntömomentin yksinkertaisella jännitepohjaisella ohjausjärjestelmällä . Nopeus on suunnilleen verrannollinen syötettyyn jännitteeseen ja vääntömomentti suunnilleen verrannollinen virtaan, mikä tekee niistä yksinkertaisen ohjattavissa ilman monimutkaista taajuuspohjaista käyttöelektroniikkaa – toisin kuin useimmat AC-moottorit.

• Suuri käynnistysmomentti, erityisesti sarjakäämitetyissä kokoonpanoissa, hyödyllinen raskaassa käynnistysolosuhteissa
• Tasainen, laaja-alainen nopeudensäätö yksinkertaisella PWM-jännitteensäädöllä
• Kompakti teho/koko-suhde, erityisesti harjattomissa ja kestomagneettimalleissa
• Yksinkertainen integrointi akkukäyttöisiin ja matalajännitteisiin tasavirtajärjestelmiin välttäen vaihtovirtainvertterien tarpeen kannettavissa laitteissa

Kuinka valita tasavirtamoottori

Oikean tasavirtamoottorin valinta käynnistyy, kun vääntömomentti- ja nopeusvaatimukset sovitetaan todelliseen kuormaan, ei vain nimellisjännitteeseen. Laske tarvittava vääntömomentti käyttönopeudella, lisää marginaali käynnistys- ja huippukuormitusolosuhteita varten ja tarkista sitten, että moottorin jatkuva vääntömomentti kattaa tämän luvun ylittämättä sen lämpörajoja normaalin käytön aikana.

• Käyttösuhde: jatkuvatoimiset sovellukset tarvitsevat moottorin, joka on mitoitettu kestävälle lämpökuormitukselle, ei vain huipputeholle
• Elinikävaatimukset: harjattomat moottorit sopivat korkean syklin tai huoltorajoitettujen sovellusten käyttöön; harjatut moottorit ovat hyväksyttäviä vähärasvaisiin, kustannusherkkään käyttöön
• Ohjauksen tarkkuus: sovellukset, jotka vaativat hienon nopeuden tai asennon ohjausta, hyötyvät harjattomista moottoreista, jotka on yhdistetty enkooderiin
• Ympäristöolosuhteet: tiivistetyt tai IP-luokiteltu kotelot ovat tärkeitä moottoreille, jotka ovat alttiina pölylle, kosteudelle tai tärinälle
• Jännitteen ja tehonsyötön rajoitukset: käytettävissä olevan akun jännitteen tai tasavirtaväylän jännitteen tulee olla samassa linjassa moottorin nimellistuloalueen kanssa, jotta vältetään tehoton nostaminen/asennusmuunnos
